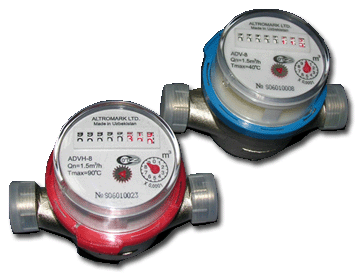

ПРИБОР УЧЕТА РАСХОДА ВОДЫ
« ADV -8» (холодной воды)
и « ADVH -8» (горячей воды)



ип бытовых приборов учета расхода воды утвержден согласно ГОСТу 1619-83.

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Приборы учета расхода воды (счетчики воды) предназначены для измерения объема воды. Приборы учета расхода воды также могут быть использованы для коммерческого учета воды в коммунально-бытовой сфере и при контроле технологических процессов. Допускается как горизонтальная, так и вертикальная установка прибора.

2. ПРИНЦИП ДЕЙСТВИЯ

Принцип действия прибора состоит в том, что измеряется число оборотов крыльчатки, вращающейся под действием потока воды. Число оборотов передается на считывающий механизм, показания которого и являются показаниями расхода воды.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

I. Общие характеристики

Данный тип счетчика используется для измерения общего объема воды, проходящего по трубе. Детали вращающегося ротора счетчиков, блок сальников и магнитный движитель изготовлены из инженерных пластиков, имеющих повышенные сроки износа и термостойкость до 91 градуса С (для “ ADVH -8”).

II. Технические данные

Q max – расход, при котором потеря давления на счетчике не превышает 1 кгс/см2, а длительность работы < 1 часа в сутки.

Q n – расход, при котором счетчик работает непрерывно, равен ½ Q max .

Q t – переходный расход, при котором счетчик имеет погрешность 2%, ниже этого – 5%

Q min – расход, при котором счетчик имеет погрешность 5%, ниже него погрешность не нормируется.

Допустимая погрешность:

От Qt до макс. кол-ва включая оба: ±2%

От мин. кол-ва до Qt исключая оба: ±5%

Допустимая температура: 0-50º С ( ADV -8 для холодной воды)

0-90ºС ( ADVH -8 для горячей воды)

Рабочее давление: ≤ 1 бар

Потеря напора: ≤ 1 бар

Температура окружающего воздуха, градусов по Цельсию: от 5 до 55

Относительная влажность окружающего воздуха: до 80%

III. Размеры и вес:

4. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1. Выбрать место для установки, где он будет защищен от солнечного света, не леденеть или загрязняться, легко устанавливаться, демонтироваться и доступен для снятия показаний. Примечание: в зимний период прибор необходимо защищать от замерзания.

2. Промыть трубопровод перед установкой счетчика.

3. Необходимо установить один запорный клапан перед счетчиком.

4. Установить данный счетчик, настроить шкалу по восходящей, а стрелку по направлению потока воды.

В месте, где находится впускная труба бойлера, необходимо защищать счетчик от обратного потока горячей воды. Необходим запорный клапан на выпускном отверстии счетчика.

5 . ГАРАНТИИ ИЗГОТОВИТЕЛЯ

1. Для предотвращения загрязнения прибора, изготовитель рекомендует устанавливать на трубе перед прибором фильтры или кран-фильтры типа ВФ или КВФ.

2. Предприятие-изготовитель гарантирует потребителю соответствие счетчика требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортировки и хранения, установленных в ГОСТ 1619-83 и инструкции по эксплуатации.

3. Гарантийный срок эксплуатации составляет 18 месяцев со дня изготовления, указанного в паспорте, и 12 месяцев с начала эксплуатации.

4. В течение указанных гарантийных сроков изготовитель обязан проводить безвозмездную замену потерявших работоспособность счетчиков при наличии пломбы на отсчетном устройстве, гарантийного талона и соблюдении правил эксплуатации счетчика.

5. Гарантийный ремонт осуществляется через организацию, продавшую счетчик потребителю.

6. КОМПЛЕКТНОСТЬ

Прибор учета расхода воды, 2 кольцевых прокладки, 2 соединительных штуцера, 2 гайки и данный Паспорт.
