Счетчики ватт-часов однофазные
активной энергии переменного тока
статические многофункциональные
типа DDSI и DDS

1. Назначение.

1.1 Счетчики ватт-часов однофазные активной энергии переменного тока статические многофункциональные т ипа DDSI и DDS (в дальнейшем - счетчики), изготавливаемые по ГОСТ 30207-94 и TSh 64-04491220-004:2006 , предназначены для измерения активной энергии в однофазных цепях переменного тока с номинальной частотой 50 Гц.

1.2 Рабочие условия применения счетчиков внутри помещения:

• Температура окружающего воздуха от -40º С до +55º С.

• Относительная влажность 90% при температуре воздуха +30º С.

• Атмосферное давление от 70 до 106,7 кПа.

1.3 Счетчик внесен в Государственный реестр средств измерения под №________, сертификат об утверждении типа выдан государственным органом по стандартизации и метрологии Республики Узбекистан – «Узгосстандартом».

2. Основные технические характеристики.

2.1 По точности учета электроэнергии счетчик соответствует классу точности 1.

2.2 Конструктивно счетчик имеет входную измерительную цепь с шунтом.

ВНИМАНИЕ: У СЧЕТЧИКОВ С ШУНТОМ ЦЕПИ ТОКА И НАПРЯЖЕНИЯ ИМЕЮТ ГАЛЬВАНИЧЕСКУЮ СВЯЗЬ.

2.3 Счетчик имеет электронный стопор обратного хода.

Счетчик с шунтом имеет вариант исполнения с защитой от несанкционированного потребления энергии, в котором, при неправильном включении, на щитке счетчика начинают светиться светодиоды, обозначенные « ← » и/или « + », при этом светодиод « ← » указывает на неправильное подключение счетчика, а светодиод « + » - на несанкционированное потребление энергии.

2.4 Номинальное напряжение – 220 В; номинальный (максимальный) ток – 5 (30) А.

2.5 Активная и полная потребляемая мощность в цепи напряжения счетчика при номинальном напряжении, нормальной температуре и номинальной частоте не превышает 1 Вт и 2 В*А соответственно.

2.6 Полная мощность, потребляемая цепью тока счетчика при номинальном токе, нормальной температуре и номинальной частоте не превышает 0,5 В*А.

2.7 Основное передающие устройство и испытательный выход конструктивно объединены и имеют при функционировании два состояния, отличающихся импедансом выходной цепи:

• В состоянии «Замкнуто» сопротивление выходной цепи передающего устройства не более 200 КОм.
• В состоянии «Разомкнуто» сопротивление выходной цепи не менее 50 Ком.

Предельная сила тока, которую выдерживает выходная цепь основного передающего устройства в состоянии «Замкнуто» 30 мА. Предельно допустимое напряжение на выходных контактах основного передающего устройства в состоянии «Разомкнуто» 24 В.

2.8 Число периодов изменения импеданса выходной цепи при приращении энергии на 1 кВт-ч составляет 1600 имп./кВт-ч.

2.9 Рабочее напряжение от 176 до 264 В при частоте измеряемой сети от 47,5 до 52,5 Гц.

2.10 Порог чувствительности – 2,75 для счетчика класса точности 1.

2.11 При отсутствии тока в цепи тока счетчика и значении напряжения, равном 253 В, счетчик не измеряет электроэнергию (не имеет самохода.)

2.12 Счетчик имеет на щитке светодиодный индикатор функционирования, засвечиваемый синхронно с импульсом на испытательном выходе, и имеющий передаточное число 1600 имп./кВт-ч. При наличии напряжения и отсутствия тока нагрузки возможны два состояния индикатора: постоянно светится или постоянно не светится.

2.13 Масса счетчика не более 1 кг .

2.14 Габаритные (высота, ширина, длина) и установленные размеры счетчика в корпусе, мм, соответственно: 160 x 110 x 60; 80 по горизонтали; 150 по вертикали.

3. Комплектность.

3.1 В комплект поставки входят: счетчик, крышка зажимной коробки, паспорт, коробка упаковочная.

4. Ресурсы, сроки службы, хранения, гарантии изготовителя.

4.1 Средний срок службы – не менее 30 лет.

4.2 Транспортирование и хранение.

4.2.1 Условия транспортирования счетчиков в транспортной таре предприятия-изготовителя должны соответствовать условиям хранения по ГОСТ 15150-69 с учетом требования TSh 64-04491220-004:2006 . Предельные условия транспортирования: верхнее значение температуры - воздуха +70º С, нижнее - воздуха -25ºС, относительная влажность воздуха 95% при температуре воздуха +30 0 С.

4.2.2 Счетчики должны транспортироваться в закрытых железнодорожных вагонах, перевозиться автомобильным транспортом с защитой от дождя и снега, водным транспортом, а также транспортироваться в герметизированных отапливаемых отсеках самолетов. Транспортирование должно осуществляться в соответствии с ГОСТ 22261-94 и правилами перевозок, действующих на каждый вид транспорта.

4.2.3 Счетчик до введения в эксплуатацию храниться на складе в упаковке предприятия-изготовителя при температуре окружающего воздуха от 0 до +40ºС и относительной влажности воздуха 80% при температуре воздуха +35º С. Счетчик без упаковки хранить при температуре окружающего воздуха от 10 до +35º С и относительной влажности воздуха 80% при температуре воздуха +25º С. В помещениях для хранения, содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозийно-активных агентов для атмосферы типа 1 по ГОСТ 15150-69: сернистый газ не более 20 мг/м 2 -сут (не более 0,025 мг/м 3 ); хлориды – менее 0,3 мг/м 2 -сут.

4.3.4 При хранении в потребительской таре на полках или стеллажах счетчики должны быть уложены не более чем в 10 рядов по высоте с применением прокладочных материалов через 5 рядов и не ближе 0,5 м от отопительной системы.

4.4 Предприятие-изготовитель гарантирует соответствие счетчиков требованиям TSh 64-04491220-004:2006 при соблюдении потребителем условий эксплуатации, транспортирования, хранения, монтажа и при сохранности пломб с оттиском клейма государственного поверителя.

4.5 Гарантийный срок эксплуатации - 36 месяцев со дня продажи и ввода счетчика в эксплуатацию, при этом общий гарантийный срок, включая срок хранения и эксплуатации – не более 48 месяцев от даты изготовления счетчика.

4.6 Счетчик, у которого в течение гарантийного срока будет обнаружено несоответствие требованиям TSh 64-04491220-004:2006 , подлежат возврату продавцу.

Гарантийный ремонт производится на предприятии-изготовителе по адресу:

Узбекистан, г. Ташкент,

700146, ул. Строительная, 12А.,

тел. (99812) 98-38-62

5. Заметки по эксплуатации.

5.1.1 Общие указания:

5.1.2 Счетчики, выпускаемые предприятием-изготовителем, подвергаются приемо-сдаточным испытаниям и первичной государственной поверке, после чего пломбируются с наложением на пломбах оттиска клейма государственного поверителя.

5.2 Монтаж, демонтаж, ремонт, поверка счетчика должны производиться только специально уполномоченными лицами энерго - сбытовой организации с последующим навешиванием пломб на винтах крепления крышки клеммной коробки и их клеймением. Предприятие-изготовитель не принимает претензий по гарантийному обслуживанию, если выполнение данных работ производилось лицами, не имеющими необходимой квалификации и полномочий, что привело к неправильной работе или повреждению счетчика.

5.2.1 Порядок установки и подготовка к работе.

5.2.2 Счетчики могут применяться только для стационарного монтажа в закрытых, легко доступных помещениях, не имеющих агрессивных паров и газов, с климатическими условиями, соответствующими указанных в настоящем паспорте.

5.2.3 Монтировать счетчики необходимо на стенах или щитах, не подверженных вибрации. Рекомендуемая высота от пола – 1,4- 1,7 м . Счетчик некритичен к углам отклонения от вертикального положения.

5.2.4 В помещениях, где возможны загрязнения и механические повреждения, монтаж счетчиков должен проводиться в предохранительных шкафах.

Подключать счетчик к сети необходимо в соответствии со схемой включения, приведенной на крышке зажимной коробки счетчика и рисунке 5.1. паспорта.

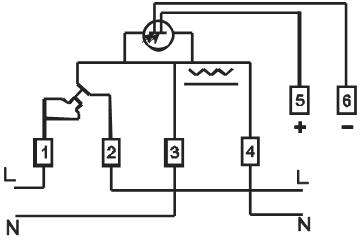

Рис. 5.1. схема включения счетчика DDS

5.2.5 На щитке счетчика указаны номинальный и максимальный токи счетчика, например: 5 (30) А, где 5 А – номинальный, а 30 A – максимальный ток счетчика.

5.2.6 Наличие показаний на счетном механизме является следствием регулировки и поверки на заводе, а не свидетельством эксплуатации.

ВНИМАНИЕ: ПОДКЛЮЧЕНИЕ И ОТКЛЮЧЕНИЕ СЧЕТЧИКА НЕОБХОДИМО ПРОИЗВОДИТЬ ТОЛЬКО ПРИ ОТКЛЮЧЕННОМ НАПРЯЖЕНИИ СЕТИ. НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ СЧЕТЧИКА МОЖЕТ ПРИВЕСТИ К ЕГО ПОВРЕЖДЕНИЮ.

5.3 Меры безопасности при эксплуатации счетчика.

5.3.1 Не допускать коротких замыканий в сети, перегрузок по току выше максимального, указанного на щитке. Нарушения ведут к дополнительной погрешности, а значительные – к отказу счетчика.

5.3.2 Запрещается помещать счетчик на посторонние предметы, ударять и бросать счетчик.

5.3.3 При проведении поверки, монтажа и эксплуатации счетчика должны соблюдаться требования «Правил технической безопасности при эксплуатации электроустановок потребителей».

6. Поверка.

6.1 Счетчики в процессе эксплуатации подлежат первичной и периодической поверке по методике поверки Г62.720.001 ПМ.

6.2 Межповерочный интервал, в том числе и при вводе в эксплуатацию счетчиков после длительного хранения (более одного межповерочного интервала) – 16 лет.

ВНИМАНИЕ: ПРИ ПОВЕРКЕ СЧЕТЧИКОВ С ШУНТОМ ВО ВХОДНОЙ ИЗМЕРИТЕЛЬНОЙ ЦЕПИ СЛЕДУЕТ ИМЕТЬ ВВИДУ, ЧТО ЦЕПИ ТОКА И НАПРЯЖЕНИЯ СЧЕТЧИКА ИМЕЮТ ГАЛЬВАНИЧЕСКУЮ СВЯЗЬ. ПОВЕРКА БОЛЕЕ ОДНОГО СЧЕТЧИКА ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ НА СПЕЦИАЛЬНОМ СТЕНДЕ С ПРИМЕНЕНИЕМ РАЗДЕЛИТЕЛЬНЫХ ИЗМЕРИТЕЛЬНЫХ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ ДЛЯ КАЖДОГО
